双头精雕机
  • 1260DB双头大型精雕机

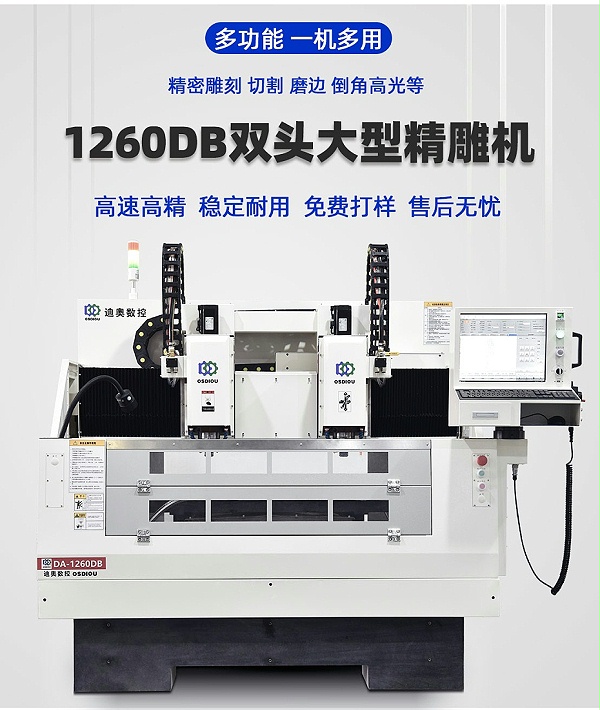

1260DB双头大型精雕机

【产品优势】

1260DB双头大型精雕机工作台尺寸为X*Y=1200*600mm,工作行程为X*Y*Z=600*600*100mm,满足大尺寸产品双头批量精加工,产能翻倍。

【产品应用】

广泛应用塑胶、亚克力pc、玻璃、玻纤碳纤、复合材料、五金金属等材质产品批量精加工,厂家直销价格实惠,欢迎咨询了解!

选择我们的理由1260DB双头大型精雕机精密加工行业案例丰富

应用范围

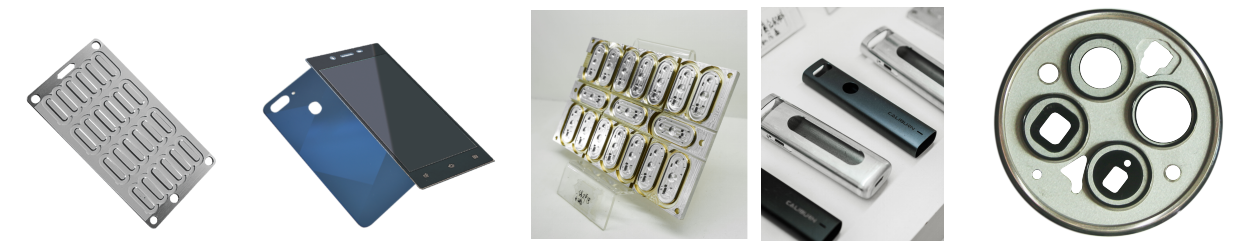

1260DB双头大型精雕机应用

1260DB双头大型精雕机工作台尺寸为X*Y=1200*600mm,工作行程为X*Y*Z=600*600*100mm,满足大尺寸产品双头批量精加工,产能翻倍。

广泛应用塑胶、亚克力pc、玻璃、玻纤碳纤、复合材料、五金金属等材质产品批量精加工,厂家直销价格实惠,欢迎咨询了解!

产品特点

  • 大理石机身
  • 大理石机身

    天然大理石久不变形,吸震效果好,加工精度高,高速运行稳定性好,抗腐蚀抗磨损。

  • 伺服电机

    汇川等伺服电机,功率高,动力强劲,持久续航,控制精准,Z轴伺服电机带刹车功能。

  • 伺服电机
  • C3研磨级滚珠丝杆
  • C3研磨级滚珠丝杆

    THK C3研磨级滚珠丝杠(0.008mm/300mm)等,精度更高,更高进给速度,稳定耐用。

  • P级直线导轨

    THK/上银原装精密P级直线导轨等,定位精度高,不空转/打滑,无杂音高平顺性,稳定耐用精度保障。

  • P级直线导轨
  • NSK P4级配对轴承
  • NSK P4级配对轴承

    日本NSK P4级配对轴承等,高精度,运行顺畅,耐磨耐用。

  • 高速电主轴

    60000rpm 2.5KW、40000 rpm 4.0kw等电主轴,高速高精、高光与稳定性。

  • 高速电主轴
  • 刀库
  • 刀库

    自动换刀,气动换刀,手动换刀可选,自动换刀高效率省人工。

  • 控制系统

    新代/维宏等专业数控系统,绝对值控制方式,控制系统与驱动器闭环,高速精准控制。

  • 控制系统

宝腾自动润滑加油系统:机床上的丝杠、导轨等关键精度部件均装有油路,自动控制时间对其供油,工作状态也能保养。

防尘系统:机床上的丝杠、导轨等关键精度部件均有防水防尘装置,二级防水防尘防护,确保丝杆、导轨长期稳定工作。

冷却循环系统: 三级过滤、两级沉淀过滤系统, 有效的改善了切削液的冷却效果,防止切削液中有杂质影响加工效果。

全新水防护设计:更有效的保护导轨、丝杆、轴承、电机等核心部件。

配备瑞科冷水机品牌:稳定性高,工作状态保证高转速高精密主轴在恒温中正常运转,保证精度。

规格参数

类别 项目 参数
机床精度 轴运动定位精度(X/Y/Z三轴) 0.008mm/300mm
重复定位精度(X/Y/Z三轴)

0.005mm

X 轴与Y轴垂直度

0.013mm

Z 轴与X/Y轴垂直度

0.013mm

主轴电机与X/Y轴垂直度

0.013mm

机床尺寸 工作行程(X/Y/Z三轴) 600*600*100mm
工作台尺寸(X/Y轴) 1200*600mm
机床外形尺寸(长宽高) 1692*2080*2025mm
主轴参数
主轴转速 40000rpm
主轴功率 4KW
主轴直径

φ80

换刀形式

手动换刀

夹刀范围

Φ3.175/Φ4/Φ6

主轴锥孔跳动 1.1um
轴端静态偏摆 2.0um
主轴制冷温度 26-30℃
进给参数

快速移动速度(X/Y/Z 三轴)

24m/min

最大切削速度(X/Y/Z 三轴)

12m/min

润滑系统 润滑泵容量 2L
流量 120-140cc/min
压力 1.5-1.7 Mpa
主轴制冷系统 制冷容量 20L
流量 1.3L/min
压力 0.5Mpa

刀具冷却系统

冷却液箱容量

150L
流量 40L/min
压力 0.5Mpa

机床电源要求

电压

AC380V/50Hz

总功率 8.0KW
压缩气要求 压力 0.5Mpa-0.7Mpa
流量 150L/min
真空要求 压力

-0.06MPa以上

流量

100L/min

机床重量 机床重量 2500KG

注:本公司对产品规格参数、外观设计等均不断研究改进,上述资料若有变更,恕不另行通知。

精雕机厂家介绍客户案例荣誉资质

公司实力

resource/images/34c1bce02bfe4aad960a8b71db9702b5_8.jpg

厂家实力

进口原配件,自主生产研发

精雕机、刀库机等产品设备均采用原装进口原配件;

○迪奥机型产品的其他配件均是自主研发设计生产;

○在维持原有稳定恒久品质的同时也保持着很高的市场性价比。

resource/images/34c1bce02bfe4aad960a8b71db9702b5_10.jpg

定制方案

专属量身定制,解决产品加工问题

○经验丰富的研发技术团队,强大的开发能力;

○拥有10多年设计经验团队,量身研发设计机型;

○可针对不同需求制定设计专属配置方案。

resource/images/34c1bce02bfe4aad960a8b71db9702b5_12.jpg

品质保障

通过SGS、ISO9001等质量体系多项认证

○产品通过ISO9001、SGS等多项检测标准认证;

○拥有严谨的生产品质监控系统,保障产品高品质和稳定性;

○同时通过雷尼绍精密CNC机床整套检测仪器检验。

resource/images/34c1bce02bfe4aad960a8b71db9702b5_14.jpg

五星服务

全天候五星服务贴心始终为您

○免费为用户培训机床操作人员;

○ 提供技术应急支援, 解决加工工艺问题;

○全国1年保修, 终身维护;

○全24小时在线无忧售后;省内8-12小时,省外24小时服务;

○迪奥数控售后团队均是从业5-8年的资深人士。
