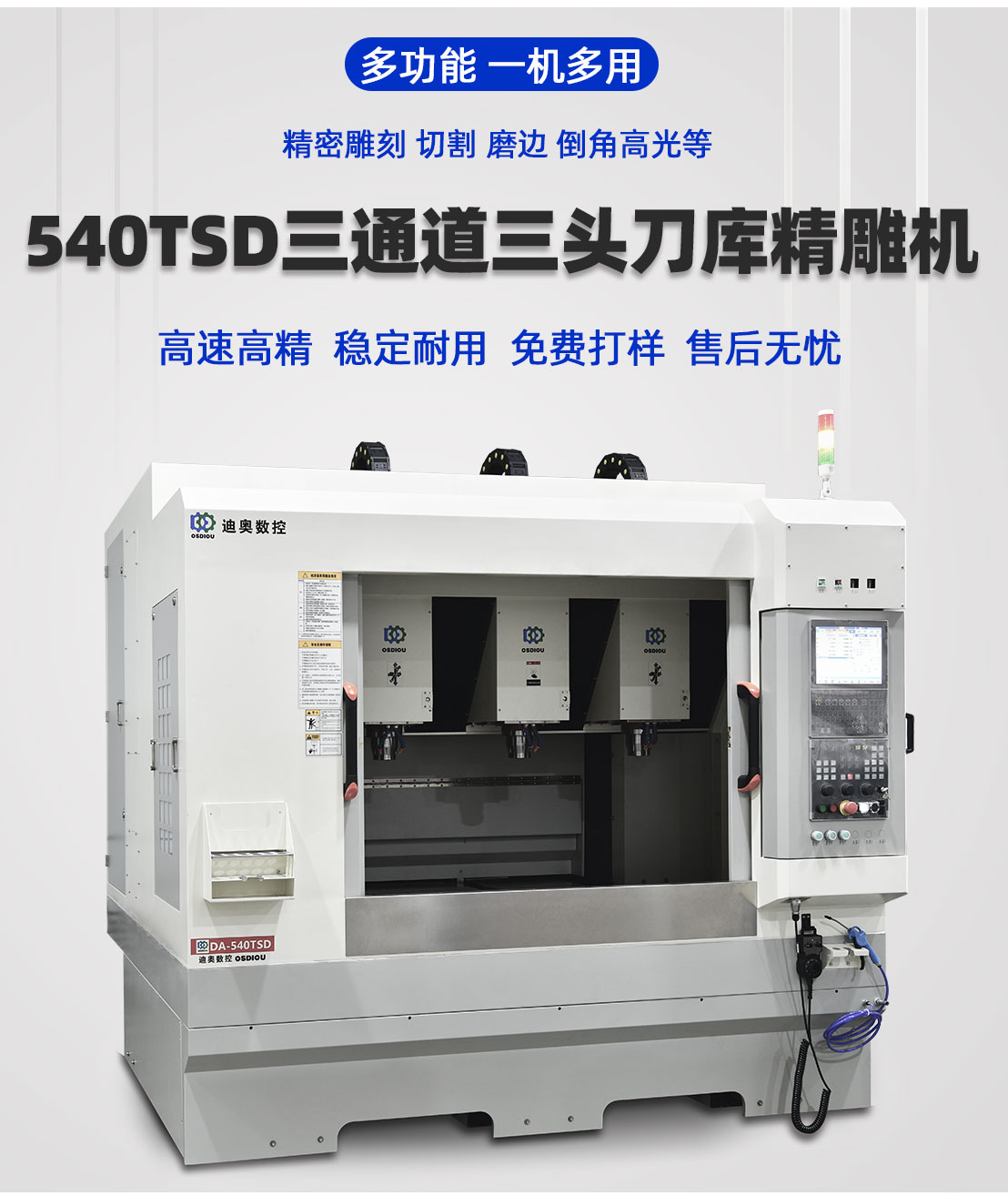

【产品型号】DA-540TSD三通道三头刀库精雕机
【特点应用】采用天然大理石床身稳定耐用精度高，采用独立三通道控制，可同时加工三件不同的产品，是单头机效率的2.5-3倍；且可根据客户需要配置四轴、五轴以及探头等功能部件，实现产品一次装夹、多面加工等功能。广泛应用于手机中框、手机配件、平板外壳、复合材料等3C行业、新能源、汽车等行业板、壳、箱体零件等批量精加工。
整机（底座和床身）采用天然大理石，久不变形，吸震效果好，不受温度影响，加工精度高，高速运行稳定性好，抗腐蚀，抗磨损，大大延长使用寿命。
汇川等伺服电机，功率高，动力强劲，持久续航，控制精准，Z轴伺服电机带刹车功能。
THK C3研磨级高精度滚珠丝杠（0.008mm/300mm）等，精度更高，更高的进给速度，稳定耐用。
THK/上银原装精密P级直线导轨等，定位精度高，不空转/打滑，无杂音高平顺性，稳定耐用精度保障。
日本NSK P4级配对轴承等，高精度，运行顺畅，耐磨耐用。
60000rpm 2.5KW/40000 rpm 4.0kw等高速电主轴，高速、高精、高光与稳定性。
自动换刀，气动换刀，手动换刀可选，自动换刀高效率省人工。
华中/新代/维宏等专业数控系统，采用绝对值控制方式，控制系统与驱动器闭环，实现高速、精准控制，易学易操作。
宝腾自动润滑加油系统：机床上的丝杠、导轨等关键精度部件均装有油路，自动控制时间对其供油，工作状态也能保养。
防尘系统：机床上的丝杠、导轨等关键精度部件均有防水防尘装置，二级防水防尘防护，确保丝杆、导轨长期稳定工作。
冷却循环系统： 三级过滤、两级沉淀过滤系统， 有效的改善了切削液的冷却效果，防止切削液中有杂质影响加工效果。
全新水防护设计：更有效的保护导轨、丝杆、轴承、电机等核心部件。
配备瑞科冷水机品牌：稳定性高，工作状态保证高转速高精密主轴在恒温中正常运转，保证精度。

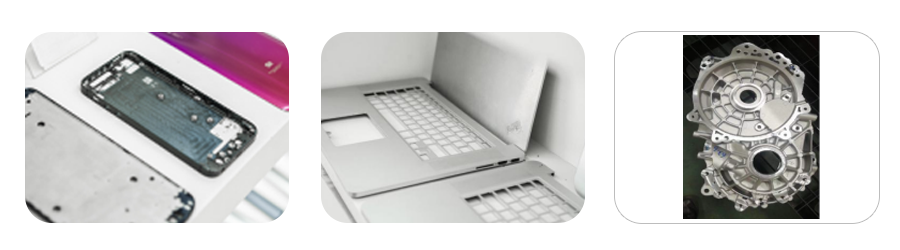

手机行业、3C数码行业、光电行业、电子行业、塑胶行业、智能家居、智能穿戴行业、五金行业。
广泛应用于手机中框、手机配件、平板外壳、复合材料等3C行业、新能源、汽车等行业板、壳、箱体零件等批量精加工。
540TSD三通道三头刀库精雕机配置：天然大理石、THK丝杆、THK导轨、THK轴承、松下电机、进口配件，更省心
| 类别 | 项目 | 参数 |
|---|---|---|
| 机床精度 | 轴运动定位精度(X/Y/Z三轴) | 0.008mm/300mm |
| 重复定位精度(X/Y/Z三轴) |
0.005mm/300mm |
|
|
X/Y/Z 三轴直线运动度 |
0.010mm |
|
| X轴与Y轴垂直度 |
0.013mm |
|
|
Z 轴与 X/Y 轴垂直度 |
0.013mm |
|
|
主轴轴线与Z轴平行度 |
0.013mm |
|
| 机床尺寸 | 工作行程(X/Y/Z三轴) |
510/450(两侧)*500*250mm |
| 工作台尺寸(X/Y轴) | 510/450(两侧)*500mm | |
|
Z轴鼻端到工作台 |
480mm |
|
| 机床外形尺寸(长宽高) | 2335mm（水箱：2890）*2380*2540mm | |
|
主轴参数 |
主轴转速 | 36000rpm |
| 主轴功率 | 6KW | |
| 主轴直径 |
Φ100 |
|
|
换刀形式 |
自动换刀 |
|
|
最大夹持直径 |
Φ4 Φ6 Φ8 Φ10 |
|
|
伺服刀库容量 |
24把刀（单刀库）*3 |
|
| 主轴锥孔跳动 | 2.0um | |
| 轴端静态偏摆 | 2.0um | |
|
轴端动态偏摆 |
5.0um | |
| 主轴冷却温度 | 26-30℃ | |
|
主轴夹持力 |
1200N/2800N |
|
| 进给参数 |
快速移动速度 |
15m/min |
|
最大进给速度 |
9m/min |
|
| 润滑系统 | 润滑泵容量 | 2L |
| 流量 | 120-140ml/min | |
| 压力 | 1.5-1.7 Mpa | |
| 主轴制冷系统 | 制冷容量 | 20L |
| 流量 | 1.3L/min | |
| 压力 | 0.5Mpa | |
|
刀具冷却系统 |
冷却液箱容量 |
130L |
| 流量 | 40L/min | |
| 压力 | 0.5Mpa | |
|
机床电源要求 |
电压 |
380V-50Hz |
| 总功率 | 28.5KW | |
| 压缩气要求 | 压力 | 0.55Mpa-0.8Mpa |
| 流量 | 150L/min | |
|
真空要求 |
压力 |
-(0.06-0.08)mpa |
| 流量 |
100L/min |
|
| 机床重量 | 机床重量 | 5850KG |
注：本公司对产品规格参数、外观设计等均不断研究改进，上述资料若有变更，恕不另行通知。
○精雕机、刀库机等产品设备采用日本等原装进口原配件；
○迪奥机型产品的其他配件均是自主研发设计；
○在维持原有稳定恒久品质的同时也保持着很高的市场性价比。
○经验丰富的研发技术团队，强大的开发能力；
○拥有10多年设计经验团队，量身研发设计机型；
○可针对不同需求制定设计专属配置方案。
○产品通过ISO9001、SGS等多项检测标准认证；
○拥有严谨的生产品质监控系统，保障产品高品质和稳定性；
○同时通过雷尼绍精密CNC机床整套检测仪器检验。
○免费为用户培训机床操作人员
○ 提供技术应急支援, 解决加工工艺问题
○全国1年保修, 终身维护
○ 24小时在线无忧售后;省内8-12小时,省外24小时服务
○ 迪奥数控售后团队均是从业5-8年的资深人士
