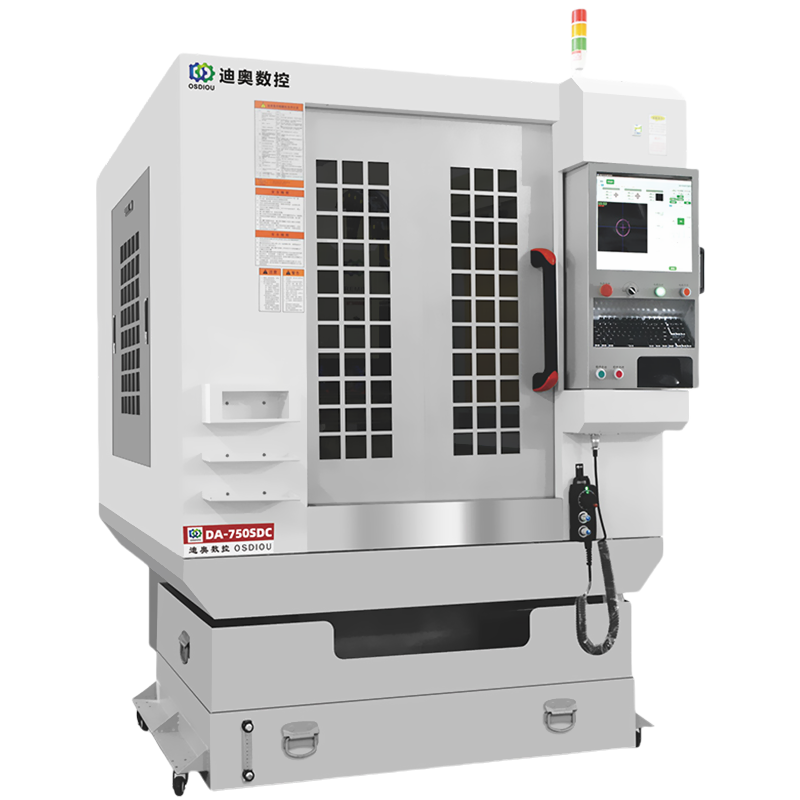

单头全罩CCD刀库机DA-750SDC-东莞市迪奥数控设备有限公司

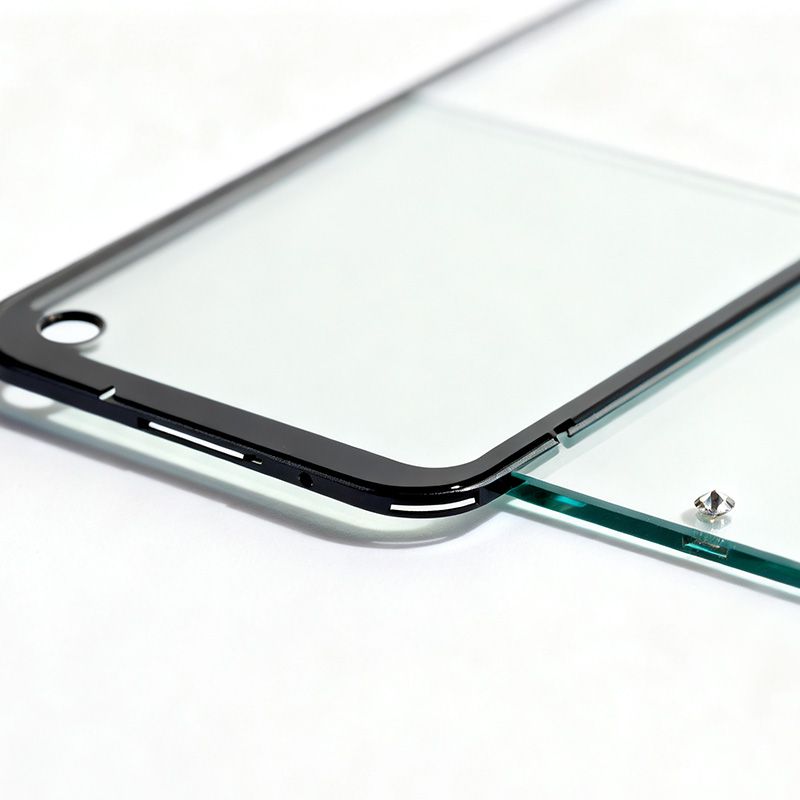

单头全罩CCD刀库机主要应用于玻璃镜片/手机盖板/全面屏的磨边、钻孔、倒边、开槽等外形加工;亚克力、PC、PVC、 PET 视窗镜片等产品的雕刻加工。

单头全罩CCD刀库机全自动扫描一次加工

专业、创新的机床防水设计结构

防水型的电控部分设计

高稳定性的数控系统，自动报警装置的人性化设计

自动润滑系统

因客户的不同需求，可配实用、快速、方便的气动夹具和产品定位夹具

创新型的工件冷却设计，改善刀具冷却效果提高产量和良率

产品技术参数

项目 / 机型 ITEM/MODEL	DA-750SDC
加工材料 WORK MATERIAL	亚克力/PC/PET	手机玻璃
工作台 WORK TABLE
工作台形式 Table	T 型槽 + 真空平台	T 型槽 + 治具
工作台尺寸 Working table size	700×500 mm	700×500 mm
最大工作负重 Table load capacity	50 kg
工作行程 WORKING STROKE
单头加工 Single head processing	560×500×100 mm
主轴鼻端至工作台面 Spindle nose to work table	150/200 mm (可选)
机床精度 ACCURACY
轴运动定位精度 Positioning accuracy	0.008/300 mm
轴重复定位精度 Repeatability accuracy	0.005 mm
主轴 SPINDLE
主轴功率 Spindle power	1.8 Kw (可选)
主轴转速 Spindle speed range	24000/40000/60000 rpm
换刀形式 Change cutters form	气动方式 (可选：手动方式)
刀具规格 Collet	∅6、∅4、∅3.175 变径套
进给速度 FEEDING SPEED
最大快速进给速度 Rapid traverse	15 m/min
最大切削进给速度 Cutting feed rate	9 m/min
所需动力机床尺寸 POWER / SIZE
总功率 Total Power	4.5 Kw
重量 Machine weight	1600 kg (约)
机台外形尺寸 Machine size	1600×1460×1750 mm

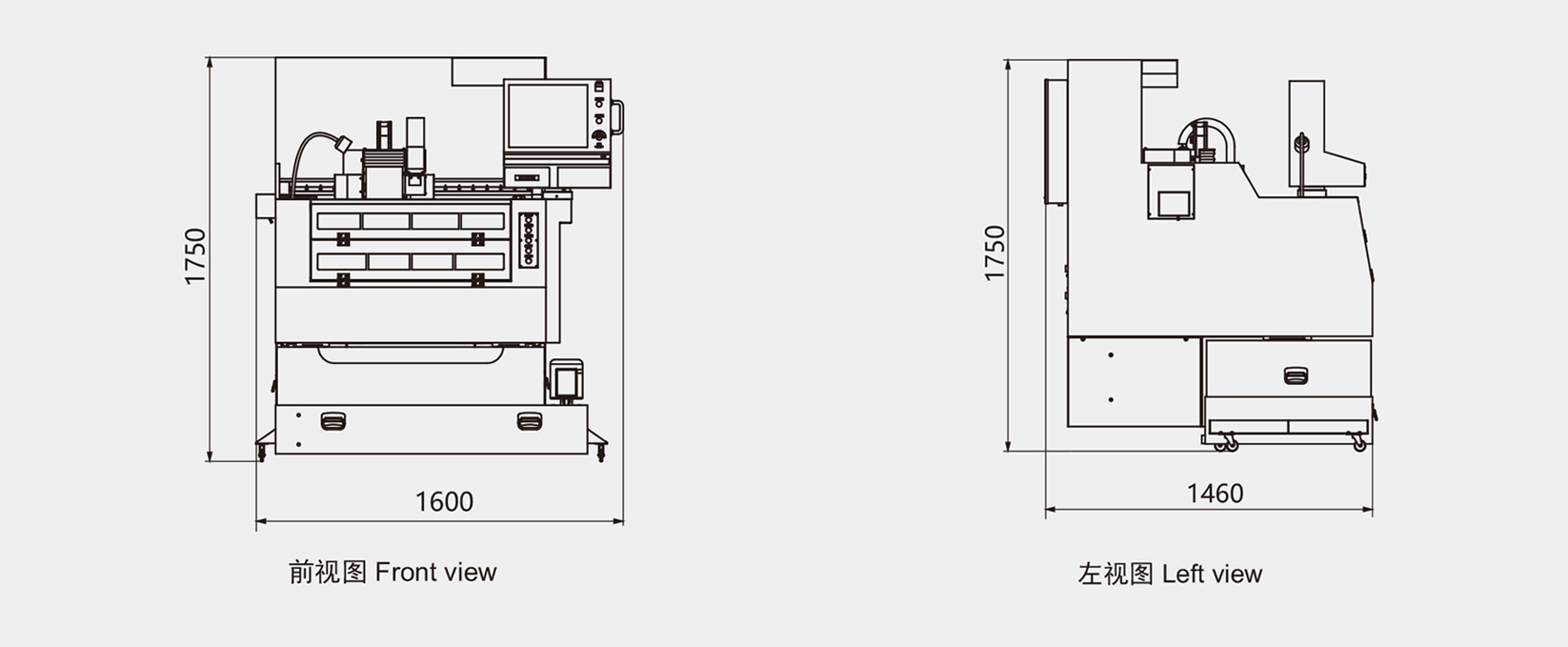

产品尺寸图
