六头刀库机
  • 1320LD六头刀库精雕机
  • 1320LD六头刀库精雕机细节图

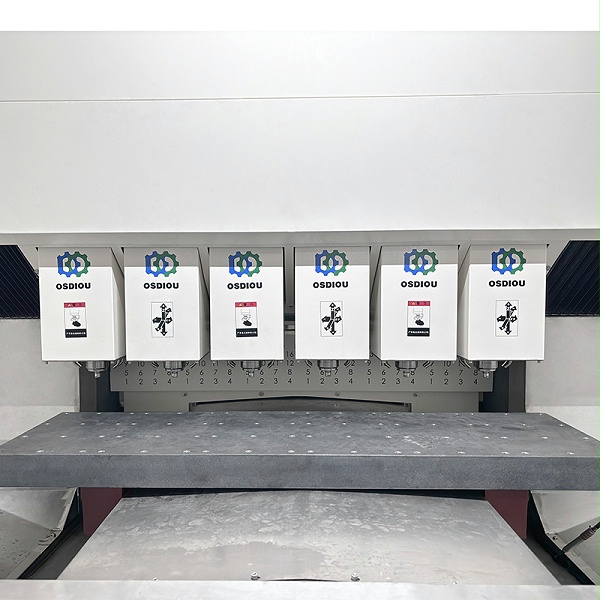

1320LD六头刀库精雕机

【产品优势】

1320LD六头刀库精雕机工作台尺寸为X*Y=1320*400mm,工作行程为X*Y*Z=220*400*165mm,有6个头可同时加工,产能更高,带刀库自动换刀高效率。

【产品应用】

六头精雕机广泛应用于3C领域、五金金属小件、塑胶、复合材料等产品批量精加工,在消费电子、光电行业、智能穿戴、新能源、医疗器械等行业,欢迎咨询报价。

选择我们的理由1320LD六头刀库精雕机精密加工行业案例丰富

应用范围

1320LD六头刀库精雕机应用

1320LD六头刀库精雕机工作台尺寸为X*Y=1320*400mm,工作行程为X*Y*Z=220*400*165mm,有6个头可同时加工,产能更高,带刀库自动换刀高效率。

六头精雕机广泛应用于3C领域、五金金属小件、塑胶、复合材料等产品批量精加工,在消费电子、光电行业、智能穿戴、新能源、医疗器械等行业,欢迎咨询报价。

产品特点

  • 大理石机身
  • 大理石机身

    天然大理石久不变形,吸震效果好,加工精度高,高速运行稳定性好,抗腐蚀抗磨损。

  • 伺服电机

    汇川等伺服电机,功率高,动力强劲,持久续航,控制精准,Z轴伺服电机带刹车功能。

  • 伺服电机
  • C3研磨级滚珠丝杆
  • C3研磨级滚珠丝杆

    THK C3研磨级滚珠丝杠(0.008mm/300mm)等,精度更高,更高进给速度,稳定耐用。

  • P级直线导轨

    THK/上银原装精密P级直线导轨等,定位精度高,不空转/打滑,无杂音高平顺性,稳定耐用精度保障。

  • P级直线导轨
  • NSK P4级配对轴承
  • NSK P4级配对轴承

    日本NSK P4级配对轴承等,高精度,运行顺畅,耐磨耐用。

  • 高速电主轴

    60000rpm 2.5KW、40000 rpm 4.0kw等电主轴,高速高精、高光与稳定性。

  • 高速电主轴
  • 刀库
  • 刀库

    自动换刀,气动换刀,手动换刀可选,自动换刀高效率省人工。

  • 控制系统

    新代/维宏等专业数控系统,绝对值控制方式,控制系统与驱动器闭环,高速精准控制。

  • 控制系统

宝腾自动润滑加油系统:机床上的丝杠、导轨等关键精度部件均装有油路,自动控制时间对其供油,工作状态也能保养。

防尘系统:机床上的丝杠、导轨等关键精度部件均有防水防尘装置,二级防水防尘防护,确保丝杆、导轨长期稳定工作。

冷却循环系统: 三级过滤、两级沉淀过滤系统, 有效的改善了切削液的冷却效果,防止切削液中有杂质影响加工效果。

全新水防护设计:更有效的保护导轨、丝杆、轴承、电机等核心部件。

配备瑞科冷水机品牌:稳定性高,工作状态保证高转速高精密主轴在恒温中正常运转,保证精度。

规格参数

机床精度 轴运动定位精度(X/Y/Z三轴) 0.008mm/300mm
重复定位精度(X/Y/Z三轴) ±0.008mm

X/Y/Z三轴直线运动度

0.013mm
X 轴与Y轴垂直度

0.02mm/500mm

Z 轴与X/Y轴垂直度

0.02mm/200mm

主轴电机与X/Y轴垂直度

0.01mm/80mm

机床尺寸 工作行程(X/Y/Z三轴) 220*400*165mm
工作台尺寸(X/Y轴) 1320*400mm
机床外形尺寸(长宽高) 2183*2425*2380mm

主轴鼻端到工作台

50-165mm

主轴间距

220mm±0.05

主轴参数
主轴转速 40000rpm
主轴功率 4KW
主轴直径

ISO20

换刀形式

气动换刀

最大夹持直径

Φ6

伺服刀库容量

19把*6

主轴锥孔跳动 8um
轴端静态偏摆 2um

轴端动态偏摆

8um

主轴制冷温度 26-30°
进给参数 快速空跑移动速度(X/Y/Z 三轴 )

3000mm/min

加工精度 方形尺寸精度 ±0.02mm
真圆度(Φ200)

0.02-0.03mm

润滑系统 润滑泵容量 4L
流量 120-150cc/min
压力 1.5-1.7 Mpa
主轴制冷系统 制冷容量 20L
流量 1.3L/min
压力 0.5Mpa
水箱 容量 125L
流量 60L/min
压力 0.5Mpa
机床功率 总电压 380V
机床总功率 31KW
加工实测功率 24KW
压缩气要求 压力 0.5Mpa-0.8Mpa
流量 150L/min
机床重量 机床重量 5000KG

注:本公司对产品规格参数、外观设计等均不断研究改进,上述资料若有变更,恕不另行通知。
