产品说明

540TSD三通道三头钻攻机整机主体采用高强度HT300灰口铸铁，采用独立三通道控制，可同时加工三件不同的产品，是单头机效率的2.5-3倍；且可根据客户需要配置四轴、五轴以及探头等功能部件，实现产品一次装夹、多面加工等功能。

三通道三头钻攻机广泛应用于手机中框、手机配件、平板外壳、复合材料等3C行业、新能源、汽车等行业板、壳、箱体零件等批量精加工。

设备特点

1、机床主体结构：整机主体采用高强度HT300灰口铸铁，人工时效处理，消失铸造应力变形。
2、主要配件：进口P级精密直线导轨、C3研磨级高精度滚珠丝杠（0.008mm/300mm）和高精密轴承。
3、控制系统：总线绝对值控制方式，控制系统与驱动器闭环，实现高速、确准控制，兼容各种形式CAM软件。
4、自动润滑系统：宝腾品牌，机床的丝杠、导轨等关键精度部件均装有油路，自动控制对其注油和润滑，机床运行状态时也能保养。全新合理的设计，持久保持润滑运动部件。
5、防尘系统：机床的丝杠、导轨等关键精度部件均有防水防尘装置，二级防水防尘保护。
6、冷却循环系统：三级过滤、两级沉淀过滤系统，改善工件和刀具等的冷却效果，并有效过滤切削液中杂质的二次循环，降低因杂质飞溅造成的工件表面光洁度影响。
7、整机全罩设计：有效减少加工时切削液飞溅。
8、全新防护设计：有效保护导轨、丝杆、轴承和电机等核心部件。
9、配备品牌冷水机：稳定高效，确保高转速、高精密主轴在恒温中运转状态中保持稳定加工。

产品应用

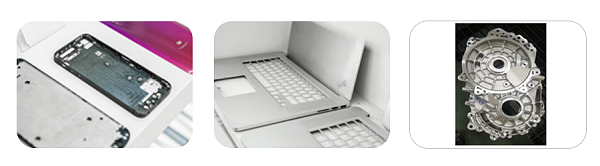

540TSD三通道三头钻攻机应用

广泛应用于手机中框、手机配件、平板外壳、复合材料等3C行业、新能源、汽车等行业板、壳、箱体零件等批量精加工。

规格参数

类别	项目	参数
机床精度	轴运动定位精度(X/Y/Z三轴)	0.008mm/300mm
	重复定位精度(X/Y/Z三轴)	±0.008mm
	X/Y/Z 三轴直线运动度	0.013mm
	X轴与Y轴垂直度	0.02mm/500mm
	Z 轴与 X/Y 轴垂直度	0.02mm/200mm
	主轴电机与 X/Y 轴垂直度	0.01mm/80mm
机床尺寸	工作行程(X/Y/Z三轴)	500400400mm
	工作台尺寸(X/Y轴)	600*420mm
	主轴鼻端到工作台	150-550mm
	主轴间距	600mm±0.05
	机床外形尺寸(长宽高)	280024852900mm
主轴参数	主轴转速	30000rpm
	主轴功率	7.5KW
	主轴直径	BT30
	换刀形式	气动换刀
	最大夹持直径	Φ16
	伺服刀库容量	21把*3
	主轴锥孔跳动	8.0um
	轴端静态偏摆	2.0um
	轴端动态偏摆	8.0um
	主轴冷却温度	26-30℃
进给参数	快速空跑移动速度（X/Y/Z 三轴）	48000mm/min
润滑系统	润滑泵容量	4L
	流量	120-150cc/min
	压力	1.5-1.7 Mpa
主轴制冷系统	制冷容量	20L
	流量	1.3L/min
	压力	0.5Mpa
水箱	容量	900L
	流量	60L/min
	压力	0.5Mpa
机床功率	电压	380V
机床功率	总功率	39KW
压缩气要求	压力	0.5Mpa-0.8Mpa
压缩气要求	流量	150L/min
机床重量	机床重量	7000KG

注：本公司对产品规格参数、外观设计等均不断研究改进，上述资料若有变更，恕不另行通知。
