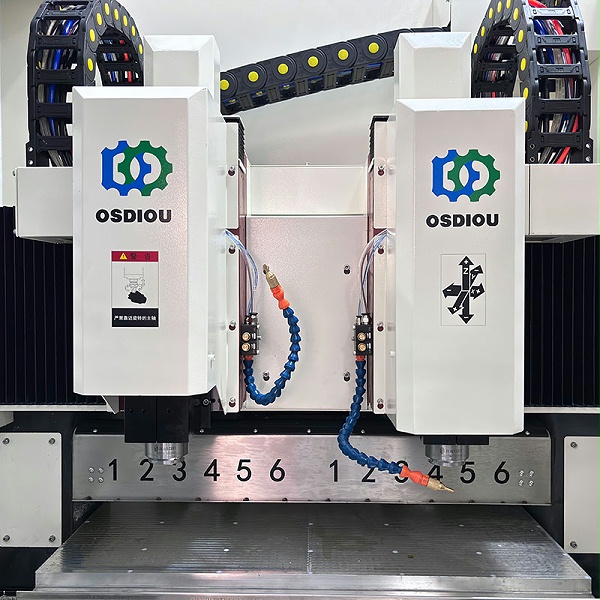

850DD双头刀库精雕机

【特点应用】

850DD双头刀库精雕机工作台尺寸为X*Y=800*500mm,工作行程为X*Y*Z=400*500*160mm,双头批量加工产能翻倍,带刀库自动换刀高效率省人工,850DD双头刀库精雕机广泛应用于金属五金铝合金外壳、金属小件、亚克力、塑胶、复合材料等精加工,适用于3c产业链、光电、电子、智能穿戴、智能家居、汽车配件等行业。

选择我们的理由850DD双头刀库精雕机精密加工行业案例丰富

应用范围

850DD双头刀库精雕机应用

850DD双头刀库精雕机工作台尺寸为X*Y=800*500mm,工作行程为X*Y*Z=400*500*160mm,双头批量加工产能翻倍,带刀库自动换刀高效率省人工。

850DD双头刀库精雕机广泛应用于金属五金铝合金外壳、金属小件、亚克力、塑胶、复合材料等精加工,适用于3c产业链、光电、电子、智能穿戴、智能家居、汽车配件等行业。

产品特点

  • 大理石机身
  • 大理石机身

    天然大理石久不变形,吸震效果好,加工精度高,高速运行稳定性好,抗腐蚀抗磨损。

  • 伺服电机

    汇川等伺服电机,功率高,动力强劲,持久续航,控制精准,Z轴伺服电机带刹车功能。

  • 伺服电机
  • C3研磨级滚珠丝杆
  • C3研磨级滚珠丝杆

    THK C3研磨级滚珠丝杠(0.008mm/300mm)等,精度更高,更高进给速度,稳定耐用。

  • P级直线导轨

    THK/上银原装精密P级直线导轨等,定位精度高,不空转/打滑,无杂音高平顺性,稳定耐用精度保障。

  • P级直线导轨
  • NSK P4级配对轴承
  • NSK P4级配对轴承

    日本NSK P4级配对轴承等,高精度,运行顺畅,耐磨耐用。

  • 高速电主轴

    60000rpm 2.5KW、40000 rpm 4.0kw等电主轴,高速高精、高光与稳定性。

  • 高速电主轴
  • 刀库
  • 刀库

    自动换刀,气动换刀,手动换刀可选,自动换刀高效率省人工。

  • 控制系统

    新代/维宏等专业数控系统,绝对值控制方式,控制系统与驱动器闭环,高速精准控制。

  • 控制系统

宝腾自动润滑加油系统:机床上的丝杠、导轨等关键精度部件均装有油路,自动控制时间对其供油,工作状态也能保养。

防尘系统:机床上的丝杠、导轨等关键精度部件均有防水防尘装置,二级防水防尘防护,确保丝杆、导轨长期稳定工作。

冷却循环系统: 三级过滤、两级沉淀过滤系统, 有效的改善了切削液的冷却效果,防止切削液中有杂质影响加工效果。

全新水防护设计:更有效的保护导轨、丝杆、轴承、电机等核心部件。

配备瑞科冷水机品牌:稳定性高,工作状态保证高转速高精密主轴在恒温中正常运转,保证精度。

规格参数

机床精度 轴运动定位精度(X/Y/Z三轴) 0.008mm/300mm
重复定位精度(X/Y/Z三轴)

0.005mm

X 轴与Y轴垂直度

0.013mm

Z 轴与X/Y轴垂直度

0.013mm

主轴电机与X/Y轴垂直度

0.013mm

机床尺寸 工作行程(X/Y/Z三轴) 400*500*160mm
工作台尺寸(X/Y轴) 800*500mm
机床外形尺寸(长宽高) 1813*1450*1975mm

主轴鼻端到工作台

160mm

工作台承重 100kg

主轴间距

400mm

主轴参数
主轴转速 60000rpm
主轴功率 2.5KW
主轴直径

φ62mm

换刀形式

自动换刀

刀杆夹持范围

Φ3.175/Φ4/Φ6

伺服刀库容量

12把*2

主轴锥孔跳动 1.0um
轴端静态偏摆 2.0um
主轴制冷温度 26-30℃
进给参数

最大空程速度(X/Y/Z 三轴)

24m/min

最大切削速度(X/Y/Z 三轴)

9m/min

润滑系统 润滑泵容量 2L
流量 120-140cc/min
压力 1.5-1.7 Mpa
主轴制冷系统 制冷容量 20L
流量 1.6L/min
压力 0.25Mpa

刀具冷却系统

冷却液箱容量

150L
流量 40-60L/min
压力 0.5Mpa

机床电源要求

电压

单相220V/50Hz

总功率 9.8KW
压缩气要求 压力 0.5Mpa-0.65Mpa
流量 160-200L/min
真空要求 压力

-(0.06-0.08)MPa

流量

100-150L/min

机床重量 机床重量 2200KG

注:本公司对产品规格参数、外观设计等均不断研究改进,上述资料若有变更,恕不另行通知。
