【产品名称】四头刀库机
【产品型号】DA-950FD
【产品优势】采用天然大理石机身稳定不变形，新代系统，链条刀库（每条主轴可换18把刀，共72把刀容量），自动换刀省人工，后排渣，工作台尺寸为900*500mm，工作行程X*Y*Z为240*500*180mm，可同时加工4个产品，提高生产效率，节省占地面积。
【应用范围】适用于铜件、铝件、压铸件等五金零部件产品批量化加工。厂家直销价格实惠，免费打样，欢迎咨询！
天然大理石久不变形，吸震效果好，加工精度高，高速运行稳定性好，抗腐蚀抗磨损。
汇川等伺服电机，功率高，动力强劲，持久续航，控制精准，Z轴伺服电机带刹车功能。
THK C3研磨级滚珠丝杠（0.008mm/300mm），精度更高，更高进给速度，稳定耐用。
THK/上银原装精密P级直线导轨，定位精度高，不空转/打滑，无杂音高平顺性，稳定耐用精度保障。
日本NSK P4级配对轴承，高精度，运行顺畅，耐磨耐用。
60000rpm 2.5KW、40000 rpm 4.0kw等电主轴，高速高精、高光与稳定性。
自动换刀，气动换刀，手动换刀可选，自动换刀高效率省人工。
新代/维宏等专业数控系统，绝对值控制方式，控制系统与驱动器闭环，高速精准控制。
宝腾自动润滑加油系统：机床上的丝杠、导轨等关键精度部件均装有油路，自动控制时间对其供油，工作状态也能保养。
防尘系统：机床上的丝杠、导轨等关键精度部件均有防水防尘装置，二级防水防尘防护，确保丝杆、导轨长期稳定工作。
冷却循环系统： 三级过滤、两级沉淀过滤系统， 有效的改善了切削液的冷却效果，防止切削液中有杂质影响加工效果。
全新水防护设计：更有效的保护导轨、丝杆、轴承、电机等核心部件。
配备瑞科冷水机品牌：稳定性高，工作状态保证高转速高精密主轴在恒温中正常运转，保证精度。

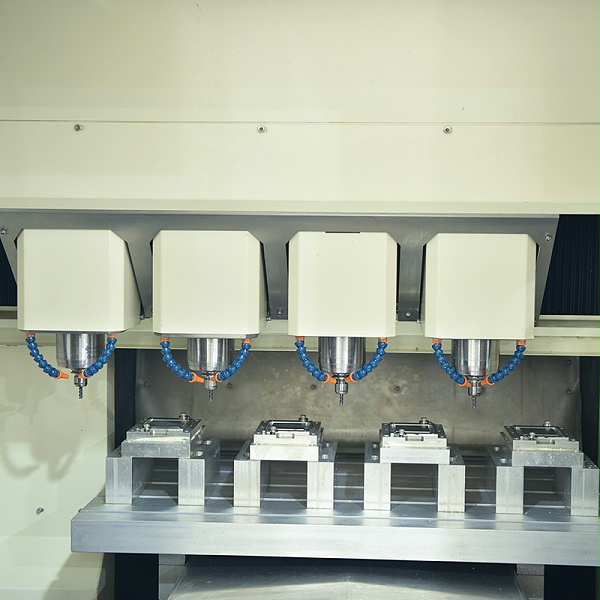

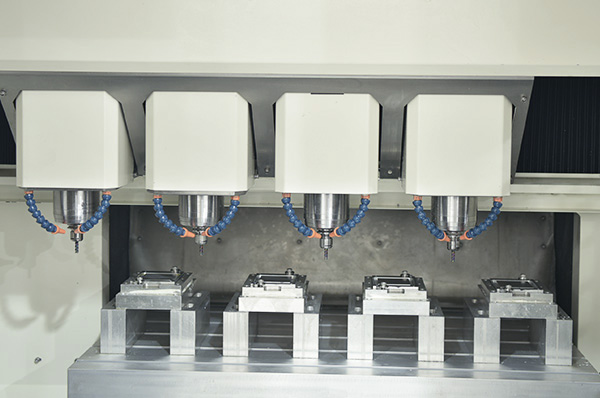

DA-950FD四头刀库机配备有 4个独立机头， 4个机头既可独立工作，又可联动加工，加工效率是普通双头精雕机的两倍
同时可以根据生产和产品的结构需要灵活设置4个机头工作的联动状态，灵活实用又高效
链条刀库（每条主轴可换18把刀，共72把刀容量）
同时该刀库为精密伺服电机+精密分割器作为驱动单元，可以在保证刀库刀盘的精确定位的前提下，换刀速度在6-7 秒之间，实现了快速换刀；

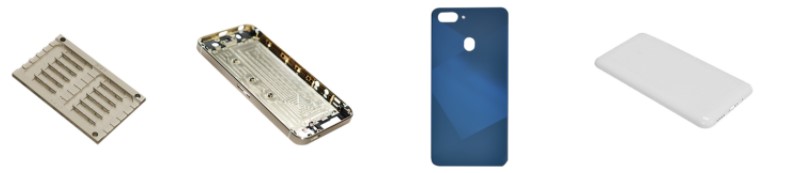

手机行业、3C数码行业、光电行业、电子行业、塑胶行业、智能家居、智能穿戴行业、五金行业
DA-950FD四头刀库机适用于铜件、铝件、压铸件等五金零部件产品批量化加工。
DA-950FD四头刀库机配置：天然大理石、THK丝杆、THK导轨、THK轴承、松下电机、进口配件，更省心
| 类别 | 项目 | 参数 |
|---|---|---|
| 机床精度 | 轴运动定位精度(X/Y/Z三轴) | 0.008mm/300mm |
| 重复定位精度(X/Y/Z三轴) |
0.005mm |
|
| X 轴与Y轴垂直度 |
0.013mm |
|
| Z 轴与X/Y轴垂直度 |
0.013mm |
|
| 主轴电机与X/Y轴垂直度 |
0.013mm |
|
| 机床尺寸 | 工作行程(X/Y/Z三轴) | 240（单头）*500*180mm |
| 工作台尺寸(X/Y轴) | 900*500mm | |
|
主轴鼻端到工作台 |
55-235mm |
|
|
双轴间距 |
220mm |
|
| 机床外形尺寸(长宽高) | 1796*2196*2330mm | |
|
主轴参数 |
主轴转速 | 40000rpm |
| 主轴功率 | 4KW | |
| 主轴直径 |
φ80 |
|
|
换刀形式 |
自动换刀 |
|
|
夹刀范围 |
Φ3.175/Φ4/Φ6Φ8Φ10 |
|
|
探头 |
海纳川（选配） |
|
|
伺服刀库容量 |
18把（单头）*4 |
|
| 主轴锥孔跳动 | 1.1um | |
| 轴端静态偏摆 | 2.0um | |
| 主轴制冷温度 | 26-30℃ | |
| 进给参数 |
快速移动速度（X/Y/Z 三轴） |
24m/min |
|
最大切削速度（X/Y/Z 三轴） |
10m/min |
|
| 润滑系统 | 润滑泵容量 | 2L |
| 流量 | 120-140cc/min | |
| 压力 | 1.5-1.7 Mpa | |
| 主轴制冷系统 | 制冷容量 | 20L |
| 流量 | 1.3L/min | |
| 压力 | 0.5Mpa | |
|
刀具冷却系统 |
冷却液箱容量 |
150L |
| 流量 | 40L/min | |
| 压力 | 0.5Mpa | |
|
机床电源要求 |
电压 |
AC380V/50Hz |
| 总功率 | 25KW | |
| 压缩气要求 | 压力 | 0.5Mpa-0.8Mpa |
| 流量 | 150L/min | |
| 真空要求 | 压力 |
-（0.06-0.08）MPa |
| 流量 |
100L/min |
|
| 机床重量 | 机床重量 | 3500KG |
注：本公司对产品规格参数、外观设计等均不断研究改进，上述资料若有变更，恕不另行通知。
