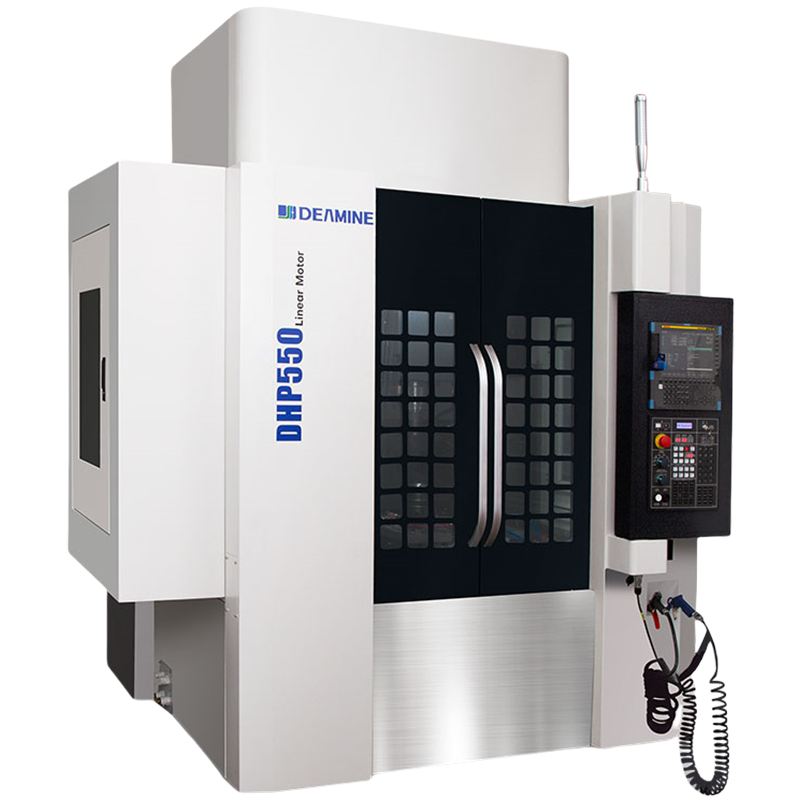

涡旋盘加工中心采用高刚性对称型龙门结构,直线电机驱动无背隙,无磨损,滚珠导轨、高精度光栅尺等精密制造,机床满足需要高速度、高精度、稳定性和高表面质量加工以及高轮廓度、垂直度和直线度等的需求。

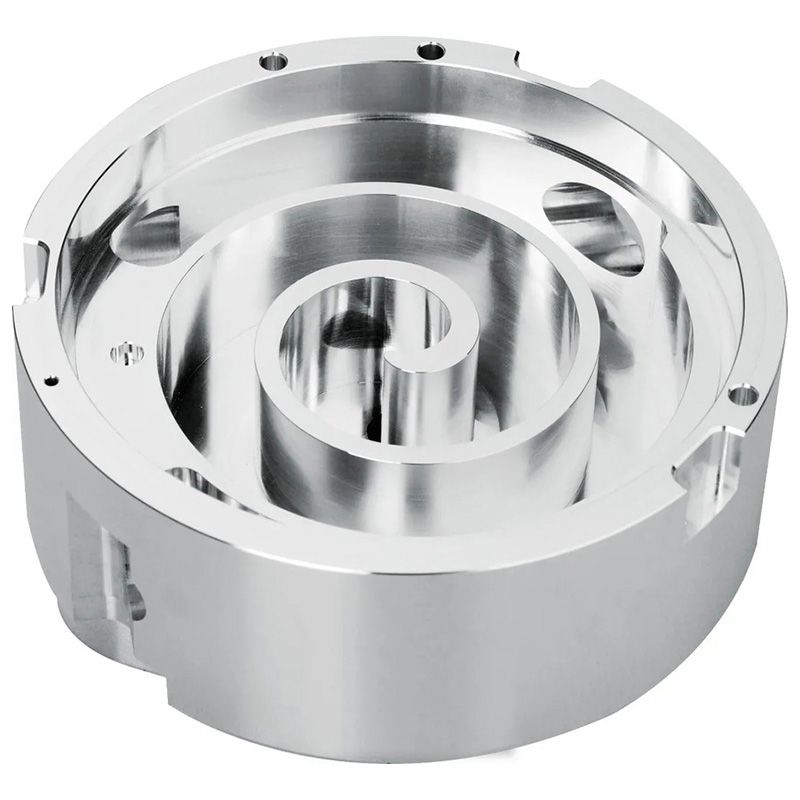

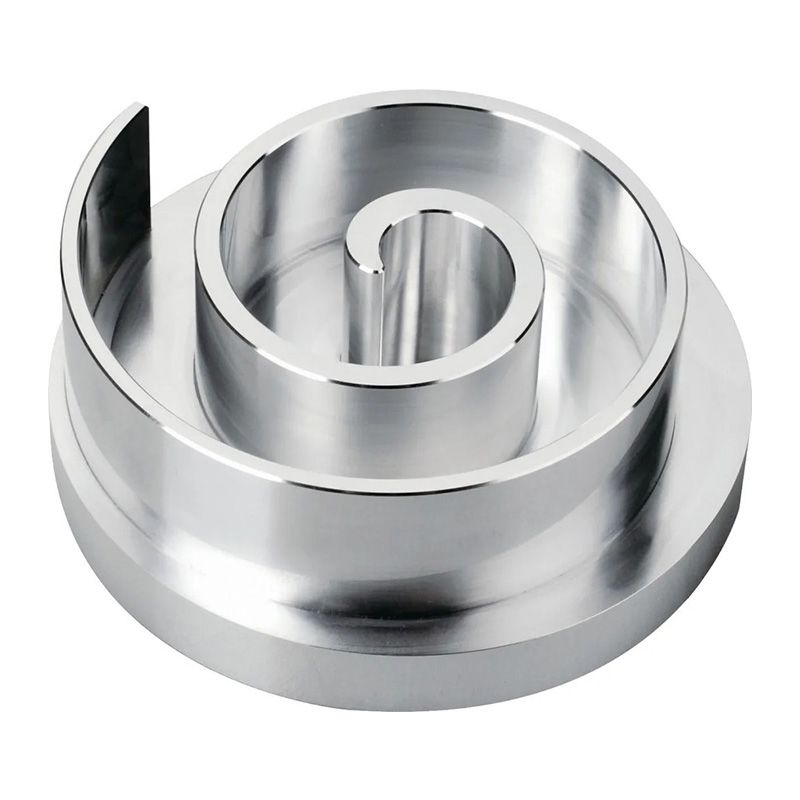

为此涡旋盘加工中心广泛应用于新能源汽车、家电压缩机空调涡旋动静盘的精密加工,厂家技术成熟稳定,行业案例丰富，欢迎咨询了解。
| 项目 \ 机型 | 子分类 | DHP-550 |
|
工作台 Worktable |
工作台尺寸 Worktable size |
500x500mm |
|
T 型槽 (尺寸 x 间距 x 槽数) T Slot (numberxwidthxDistance) |
14x100x5mm | |
|
最大工作负重 Maximum working load |
100kg | |
|
工作行程 Travel |
X*Y*Z | 500x500x300mm |
|
主轴中心至立柱距离 Distance from spindle center to column |
256mm | |
|
主轴端面至工作台 Spindle nose to table |
150-450mm | |
|
机床精度 Accuracy |
定位精度 Positioning accuracy |
0.0025 mm |
|
重复定位精度 Repeatability accuracy |
0.0015 mm | |
|
线轨 Linear Guide |
线轨系统 Linear system |
35 型滚柱线轨 |
| 主轴 Spindle |
额定功率 Spindle power |
20kW |
|
主轴转速 Spindle speed |
24000 rpm | |
|
最大功率 MAX power |
25kW | |
|
主轴锥度 Spindle taper |
HSK A63 | |
|
额定扭矩 Spindle rated torque |
31.3 Nm | |
|
刀库 Tool magazine |
换刀方式 Tool change style |
机械臂式 |
|
刀柄规格 Tool specification |
HSK-A63 | |
|
刀具数量 Number of tools |
24 | |
|
刀具最大直径 Max.tool diameter |
150mm | |
|
刀具最大长度 Max.tool Length |
250mm | |
|
刀具最大承重 Max.tool weight |
8kg | |
|
换刀时间 Indexing time (T-T) |
2s | |
|
进给速度 Feed Speed |
快速进给速度 Rapid feed speed |
60m/min |
|
切削进给速度 Cutting feed speed |
24m/min | |
|
所需动力 Power |
气压 Air pressure requirement |
6 kgf/cm² |
|
电源 Power Requirement |
380V / 50Hz | |
| 机床尺寸 | Machine size | 3100x2400x3100mm |
| 机床重量 | Machine weight | 5000kg |
