类别

项目

参数

检测方法

机床精度

轴运动定位精度（X/Y/Z 三轴）

0.008/300 mm

激光干涉仪、球杆仪

水平仪、平尺、角尺、千分表等

轴运动重复定位精度（X/Y/Z 三轴）

0.005 mm

X/Y/Z 三轴直线度

0.010 mm

X 轴与 Y 轴垂直度

0.013 mm

Z 轴与 X、Y轴垂直度

0.013 mm

主轴轴线与X、Y轴垂直度

0.010/300 mm

机床尺寸

工作行程

X 轴

350mm

卷尺、系统显示

Y 轴

500mm

Z 轴

100mm

主轴鼻端到工作台面距离

50~150mm

工作台尺寸

X 轴

1050mm

Y 轴

500mm

工作台承重

100 kg

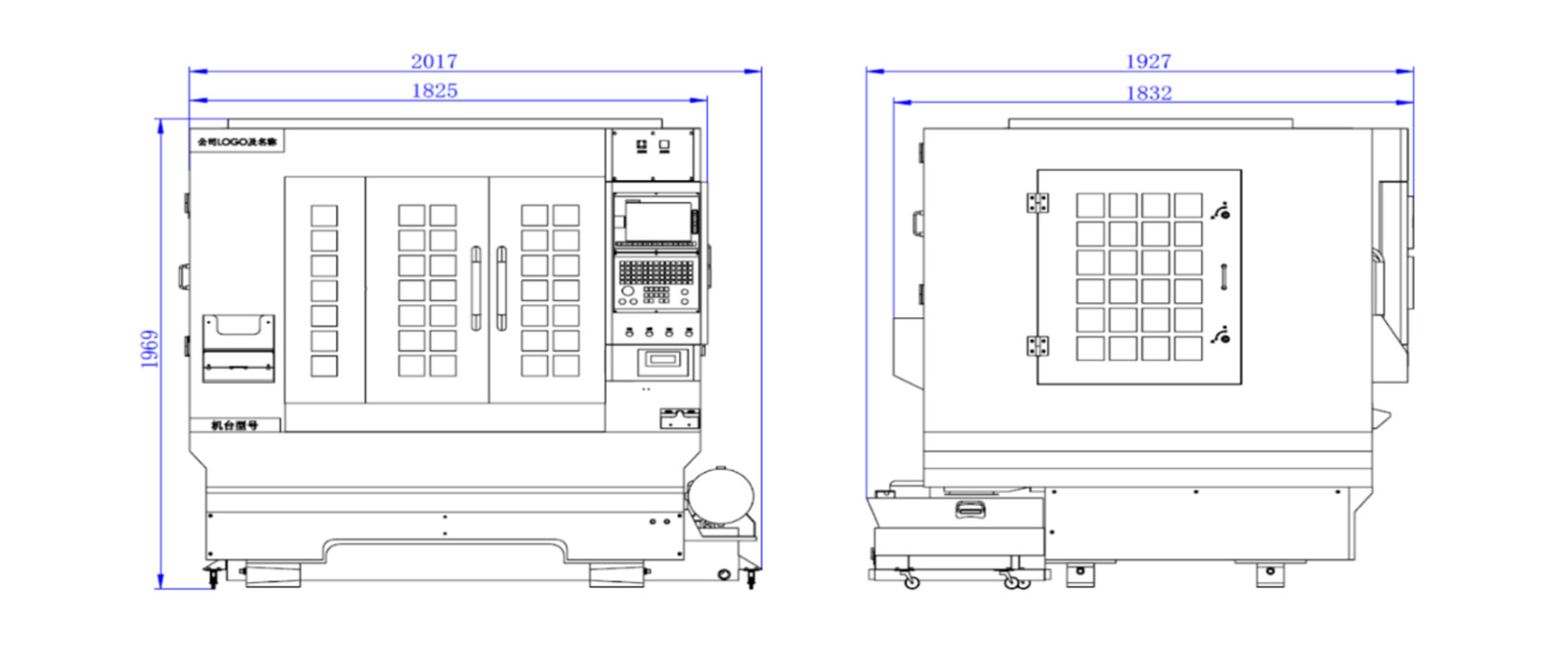

机床外形尺寸

长

前后1832mm

宽

左右1825mm

高

1969mm

主轴参数

最大转速

60000 rpm/min

额定功率

2.5 kW

电压表、电流钳

主轴直径

Φ62 mm

卡尺

换刀形式

自动换刀

夹刀范围

Φ3.175-Φ6 mm

卡尺

刀柄规格

T11

卡尺

主轴锥孔轴线的径向跳动

近主轴端部：0.003mm

千分表

芯棒远端径向跳动

距主轴端部100mm处：0.008 mm

千分表

静态拉刀力

0.55~0.8 kN

拉力计

主轴间距

350 mm

进给参数

X/Y/Z快速移动速度

24/24/15 m/min

X/Y/Z最大进给速度

12/12/9 m/min

刀库

型式/数量

直排/1套

刀具数量

18(3*6T)

润滑系统

润滑泵容量

2L（3L）

流量

25 mL/h(0.9 mL/h)

流量计

压力

1.5~1.7 MPa(3 MPa)

压力表

主轴制冷系统

额定制冷量

1.5 kW

额定流量

33 L/min

流量计

制冷温度范围（推荐设置）

22-42（26-30）℃

有效容积

18 L

刀具冷却系统

冷却液箱容量

240 L

流量

40L/min

流量计

机床电源要求

总电压

220V 50Hz

机床总功率

12 kW

压缩空气要求

压力

0.5 -0.8 MPa

压力表

流量

150L/min

流量计

真空要求

压力

-(0.06-0.08) MPa

真空压力表

流量

100L/min

流量计

机床重量

净重

约2900 kg
